파손되기 쉬운 기기 및 전자 제품 위한 케이스


Pelican-Hardigg™ 랙 마운트 케이스는 상업용, 산업용, 군용에서 사용할 수 있는 가장 견고하고 스마트한 운송 시스템으로 이미 세계적으로 유명한 제품입니다. 펠리칸의 혁신적인 디자인 프로세스와 엄격한 테스트 방법으로 우수한 특허 기술이 지속적으로 나날이 발전하여, 펠리칸기술이 담긴 견고한 랙 마운트 케이스로 외부 요소로부터 생기는 충격과 진동에 민감한 장비를 안전하게 보호 하실수 있습니다.


랙 마운트 케이스보다 더 나은 보호 기능을 제공하는 곳이 없습니다. 클래식 랙 케이스의 궁극적인 튼튼한 보호 장치에서부터 슈퍼 맥 케이스에서 제공하는 탈착식 랙 옵션 그리고 맥 랙™ 및 프로랙 케이스의 작은 설치 공간까지, Pelican-Hardigg™는 고객의 정확한 배송 및 보호 요구사항에 맞는 솔루션을 제공합니다.


모든 Pelican-Hardigg™ 랙마운트 케이스는 모든환경에서 모든 종류의 남용, 높은곳 낙하에도 견딜 수 있는 튼튼하고 견고한 로토 몰딩 외장 쉘을 자랑합니다.

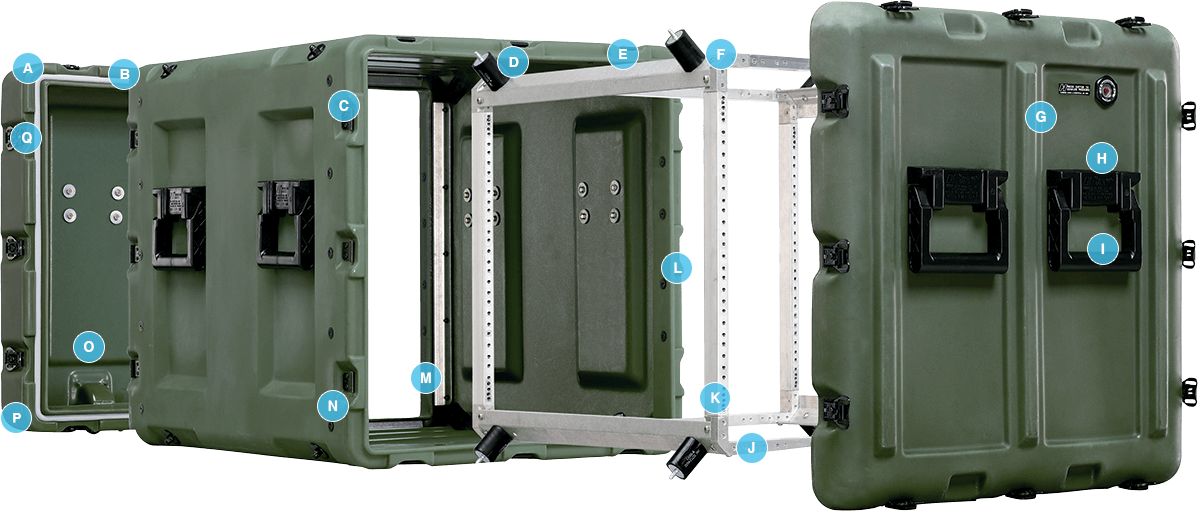

Standard Features ( 표준 기능 )

    성형 색상 기술(MIC)을 통해  고품질 색상과 내구성이 좋게 제작되고 색상이 오래 지속 됩니다.

블랙박스 케이스에만 사용할 수가 있는 견고한 강철 프레임이 기본으로 제공됩니다.


홈이 있는 성형 개스킷 분리 라인은  단단히 밀폐되어 외부 요소로부터 압력 및 충격 후

에도 충격 전 상태 그대로 유지합니다.

구조적 무결성을 극대화하기 위해 각 모서리의 간섭 적합 나선형 스프링 핀을 사용합니다.


    펠리칸에서 특허받은 성형 금속 인서트는 캐치 및 힌지 지점에 부착하면 , 케이스 벽에

    강도를 높이고 하중을 분산시켜  케이스의 무결성을 극대화 합니다.

범용 랙 장착 구멍 패턴은 ANSI/EIA-310-C 기준을 충족하여 설계되어 있습니다.


    성형 암/수 스태킹 리브는 케이스가 미끄러지지 않고 안전하게 쌓아 올릴 수 있게 제작되어 있습니다.

정밀도가 높은 항공기 품질이며, 중량 대비 강도 높은 비율로 되어 있는 6061-T6 알루미늄이 제공됩니다.


    펠리칸에서 특허받은 전단 방지 잠금장치는 충격을 받았을 때 케이스 뚜껑이 중간 부분에 리되는 것을

    방지하고 하드웨어에 가해지는 스트레스를 최소화합니다.

외부의 충격으로 인한 손상을 보호할 수 있는내부 속에 들어가 있는 하드웨어입니다.


    충격 마운트는 섬세한 장비에 외부 충격 및 진동으로부터 완충시키는 기능을 합니다.

ATA(항공 운송 협회)의 규격 300, 카테고리 I 요구 사항에 맞춰 설계되어 있습니다.


    펠리칸만의 성형 리브를 사용하여 본체 기둥 강도를 극대화하는 역할을 합니다.

모서리와 가장자리 부분에 15~20% 더 많은소재를 사용하여 외부 힘으로 지탱할 수 있게제작 되었습니다.


    일체형 본체 및 뚜껑은 로토 몰딩 방식으로 견고하게 제작되어 있습니다.

케이스 내부에 물이 들어가지 않게 밀폐 되어있어 생활 방수까지 가능하게 제작되어 있습니다.


    펠리칸에서 특허받은 와이드한 디자인의 컴포트 그립 핸들이 대부분의 케이스에 기본으로 제공됩니다.


   G - 취약성 등급



    " 보관할 장비의 G - 취약성 등급이 낮을수록 높은 수준의 보호가 필요합니다. "


품목의 취약성은 일반적으로 "G" 단위로 표현합니다. G 단위는 지구의 중력에 의해 물체에 가해지는 힘을 측정한 것입니다.


취약성 등급이 20G인 품목은 지구 중력의 20배에 달하는 힘을 받으면 제품에 손상을 입습니다.


기기나 장비 취약성의 등급은 일반적으로 실험실 테스트를 통해 결정됩니다.


장비를 보호하기 위한 올바른 접근 방식은 케이스를 결정하기 전에 먼저 장비의 취약성 등급을 판단해야 하고,


취약성 등급표를 확인하고 사이즈에 맞는 랙케이스를 선택하시면 됩니다.




   G - 등급의 시리즈 예시



Pelican-Hardigg™
Classic Rack Case

이동이 필요하지만, 충격이나 진동에 견딜 수 없는 매우 섬세하고 무거운 진단 장비에 사용됩니다.


Pelican-Hardigg™
SuperMAC™ Case

이동이 필요하지만, 충격이나 진동을 견딜 수 없는 깨지기 쉬운 장비에 사용됩니다. 또한좁은 공간에 적합해야 합니다.


Pelican-Hardigg™
MAC Rack™ Case

충격 보호가 필요하고 좁은 작업 공간 환경에서 사용되는 적당히 부서지기 쉬운 장비에 사용됩니다.


Pelican-Hardigg™
BlackBox Case

사진작가가 사진장비를 작업 현장으로 가져갈 수 있도록 견고하고 가벼운 장비에 사용됩니다.


Pelican-Hardigg™
ProRack™ Case

운송 중 건조하고 먼지가 없도록 여행용 케이스가 필요한 매우 견고한 경량 장비에 사용됩니다.




취약성

( 충격 및 진동 수준 )



분류
12 - 18 G's
매우 민감한 장비

관성 항법 장비 (자이로스코프)

18 - 25 G's
매우 섬세한 장비
전기 광학 (101-152mm)
정밀시험장비
25 - 50 G's
부서지기 쉬운 장비
일반전기기계 컴퓨터,
카메라, 프린터, 의료기기 등
50 - 80 G's
적당히 취약한 장비
고체 회로 전자 장치
레이더 및 마이크로파 안테나
시청각 프로젝터, 항공기 엔진 등
80 - 120 G's
견고한 장비
PC보드, 냉장고, 전자레인지, 제어 및 계량 밸브
응급구조장비 등
120 G's and Up
매우 견고한 장비
소형 가전제품, 펠리칸 손전등, 총 등

300 G's

휴대전화

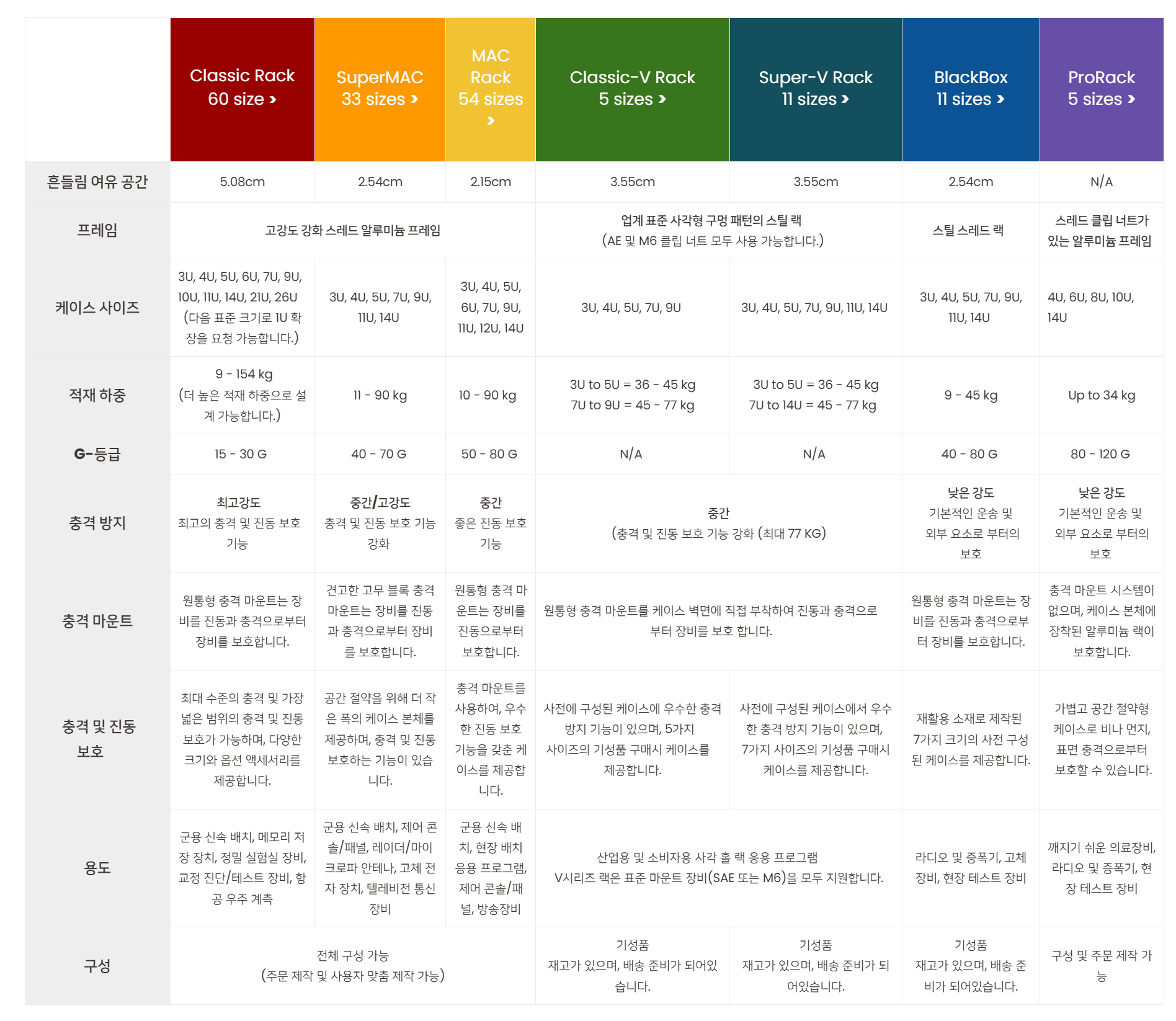

Classic Rack

60 size >



SuperMAC

33 sizes >



MAC Rack

54 sizes >



Classic-V Rack

5 sizes >



Super-V Rack

11 sizes >



BlackBox

11 sizes >



ProRack

5 sizes >


흔들림 여유 공간
5.08cm
2.54cm
2.15cm
3.55cm
3.55cm
2.54cm
N/A
프레임
고강도 강화 스레드 알루미늄 프레임
                        업계 표준 사각형 구멍 패턴의 스틸 랙                                              (AE 및 M6 클립 너트 모두 사용 가능합니다.)        스틸 스레드 랙
스레드 클립 너트가

있는 알루미늄 프레임

케이스 사이즈
3U, 4U, 5U, 6U, 7U, 9U,
10U, 11U, 14U, 21U, 26U
(다음 표준 크기로 1U 확장을 요청 가능합니다.)
3U, 4U, 5U, 7U, 9U, 11U, 14U
3U, 4U, 5U, 6U, 7U, 9U, 11U, 12U, 14U
3U, 4U, 5U, 7U, 9U
3U, 4U, 5U, 7U, 9U, 11U, 14U
3U, 4U, 5U, 7U, 9U, 11U, 14U
4U, 6U, 8U, 10U, 14U
적재 하중
 9 - 154 kg
(더 높은 적재 하중으로 설계 가능합니다.)
11 - 90 kg
10 - 90 kg
3U to 5U = 36 - 45 kg
7U to 9U = 45 - 77 kg
3U to 5U = 36 - 45 kg
7U to 14U = 45 - 77 kg
9 - 45 kg
Up to 34 kg
G-등급
15 - 30 G
40 - 70 G
50 - 80 G
N/A
N/A
40 - 80 G
80 - 120 G
충격 방지
            최고강도
최고의 충격 및 진동 보호                기능
중간/고강도
충격 및 진동 보호 기능

              강화

중간
좋은 진동 보호 기능

 중간
(충격 및 진동 보호 기능 강화 (최대 77 KG)

낮은 강도
기본적인 운송 및
   외부 요소로 부터의    보호
낮은 강도
기본적인 운송 및
외부 요소로 부터의

             보호

충격 마운트
원통형 충격 마운트는 장비를 진동과 충격으로부터 장비를 보호합니다.
견고한 고무 블록 충격 마운트는 장비를 진동과 충격으로부터 장비를 보호합니다.
원통형 충격 마운트는 장비를 진동으로부터 보호합니다.
원통형 충격 마운트를 케이스 벽면에 직접 부착하여 진동과 충격으로                                      부터 장비를 보호 합니다.
원통형 충격 마운트는 장비를 진동과 충격으로부터 장비를 보호합니다.
충격 마운트 시스템이 없으며, 케이스 본체에 장착된 알루미늄 랙이 보호합니다.
 충격 및 진동

              보호

최대 수준의 충격 및 가장넓은 범위의 충격 및 진동보호가 가능하며, 다양한 크기와 옵션 액세서리를 제공합니다.
공간 절약을 위해 더 작은 폭의 케이스 본체를 제공하며, 충격 및 진동 보호하는 기능이 있습니다.
충격 마운트를 사용하여, 우수한 진동 보호 기능을 갖춘 케이스를 제공합니다.
사전에 구성된 케이스에 우수한 충격 방지 기능이 있으며, 5가지
사이즈의 기성품 구매시 케이스를
제공합니다.
사전에 구성된 케이스에서 우수 한 충격 방지 기능이 있으며,
7가지 사이즈의 기성품 구매시케이스를 제공합니다.
재활용 소재로 제작된
7가지 크기의 사전 구성된 케이스를 제공합니다.
가볍고 공간 절약형 케이스로 비나 먼지, 표면 충격으로부터  보호할 수 있습니다.
용도
군용 신속 배치, 메모리 저장 장치, 정밀 실험실 장비, 교정 진단/테스트 장비, 항공 우주 계측
군용 신속 배치, 제어 콘솔/패널, 레이더/마이크로파 안테나, 고체 전자 장치, 텔레비전 통신 장비
군용 신속 배치, 현장 배치 응용 프로그램, 제어 콘솔/패널, 방송장비
                 산업용 및 소비자용 사각 홀 랙 응용 프로그램
V시리즈 랙은 표준 마운트 장비(SAE 또는 M6)을 모두 지원합니다.
라디오 및 증폭기, 고체 장비, 현장 테스트 장비
깨지기 쉬운 의료장비, 라디오 및 증폭기, 현장 테스트 장비
구성
전체 구성 가능
(주문 제작 및 사용자 맞춤 제작 가능)
기성품
재고가 있으며, 배송 준비가 되어있습니다.
기성품
재고가 있으며, 배송 준비가 되어있습니다.
기성품
재고가 있으며, 배송 준비가 되어있습니다.
구성 및 주문 제작 가능
